ev电缆高压线 - ev线缆 - ev电线
EV电动汽车高压线是用于连接充电口与电池、电池内部、电池与发动机及其他元器件，作为电力传输的载体。按系列可分为单层不带屏蔽、单层带屏蔽、双层不带屏蔽共三种常用规格，按电缆规格可分为：2.5平方、4平方、6平方、10平方、16平方、25平方、35平方、50平方、70平方、95平方、120平方EV电动汽车高压线
新能源汽车高压电缆简介：
电动汽车上，高压电气系统主要是负责启动、 行驶、充放电、空调动力等。主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。电动汽车高压线用于连接充电口与电池、电池内部、电池与发动机及其他元器件以及电池储能设备等领域，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压电缆有着非常高的性能要求。电动汽车用电缆的应用场合特点：布线空间小、大电流高电压、高低温环境多散热不好、汽车行驶环境恶劣有盐雾和电磁场、有油污和化学品、 有低烟无卤阻燃等环保和安全要求。
新能源汽车高压电缆常用标准介绍（国内标准）：
GB/T 25085(ISO6722)：道路车辆60V和600V的单芯电缆 尺寸、实验方法和要求
GB/T 12528：交流额定电压3kV及以下轨道交通车辆用电缆
QC/T 1037 ：道路车辆用高压电缆
新能源汽车高压电缆要怎么选型
新能源汽车高压电缆选型需要先选择采用的标准，还需要判断应用场合使用电流多大而确定规格型号，联系奥美格工程师选型：ylm@omigr.com
相关推荐：电动汽车高压线缆的额定载流量分析

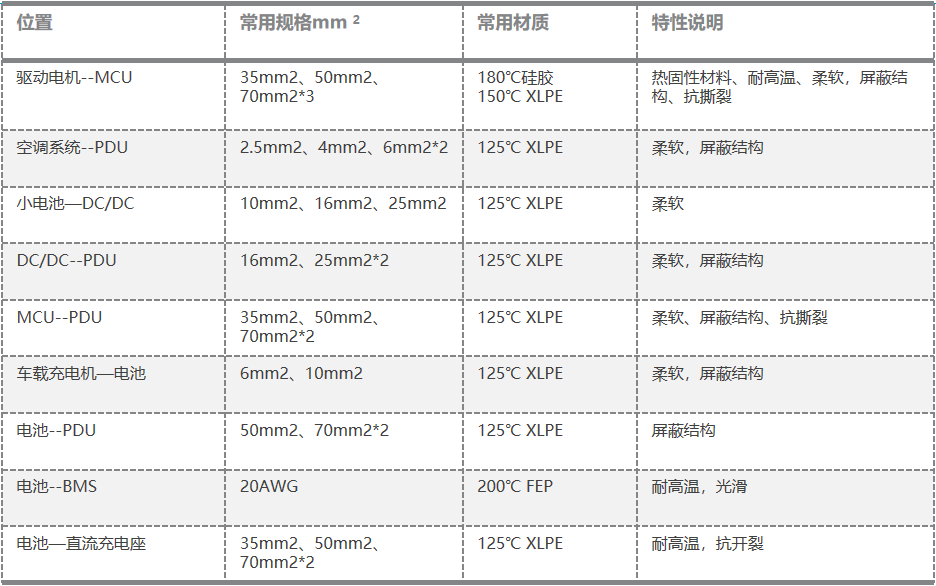

新能源汽车高压电缆应用场合：
奥美格新能源汽车高压电缆产品优势介绍：
奥美格致力于成为全球一流的新能源汽车电缆方案提供商，并在2017年被评为电动汽车核心零部件100强企业。
奥美格通过ISO 9001:2015和IATF 16949:2016体系认证，奥美格车内高压电缆产品执行ISO6722-1、ISO6722-2、ISO14572、LV216、ISO19642、UL758等国际标准，同时也广泛的生产以QC/T1037为主的国内标准产品，在此基础上还推出了高于行业标准的企业标准，并上升为广东省地方标准，标准编号为DB44/T 2100—2018，此外还可以广泛的生产一些客户定制产品。导体材质有裸铜、镀锡铜和铝合金等各种导体类型。奥美格在电动汽车电缆领域共获得19项发明专利，56项实用新型专利，3项外观专利,8项软件著作权。
相关推荐：
奥美格新能源汽车高压电缆型号规格：
|
奥美格新能源汽车高压电缆型号规格 |
|||
|
产品标准 |
产品结构 |
额定电压 |
规格 |
|
QC/T 1037标准 |
AC 600 / DC 900V |
1.5平方~70平方 |
|
|
AC 1000 / DC 1500V |
10平方~120平方 |
||
|
AC 600 / DC 900V |
1.5平方~70平方 |
||
|
AC 1000 / DC 1500V |
10平方~120平方 |
||
|
AC 600 / DC 900V |
2~5芯*1.5平方、2~5芯*2.5平方、2~5芯*4平方、2~5芯*6平方 |
||
|
奥美格企业标准 |
屏蔽电缆 |
AC 1500V |
2.5~120平方 |
|
非屏蔽电缆 |
|||
|
双层电缆 |
2.5~70平方 |
||
|
多芯屏蔽电缆 |
2~4芯*2.5平方、2~4芯*4平方、2~4芯*6平方、2~3芯*10平方 |
||
道路车辆用高压电缆（QC/T 1037-2016 标准）简介：
电动汽车高压线是用于连接充电口与电池、电池内部、电池与发动机及其他元器件以及电池储能设备等领域，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压线有着非常高的性能要求。
| 结构Construction | 电缆特性 Features |
| 1、导体Conductor1 | 1、额定温度Rated temperature ：-40℃～+(125℃, 150℃) |
| 材质Material: 裸铜Bare Copper | 2、额定电压Rated Voltage：AC 600V/DC 900V;AC 1000V/DC 1500V |
| 2、绝缘Insulation | 3、短期老化Short-term Aging：240h,Comply with QC/T 1037 |
| 材质Material: XLPE | 4、长期老化Long-term Aging： 3000h,Comply with QC/T 1037 |
| 颜色Color：橙色Orange | 5、燃烧测试Flame Test： Comply With QC/T 1037 |
| 3、屏蔽Shielded | 6、最小弯曲半径Min ： Bending Radius: 4*OD@OD﹤15mm ; 6*OD@OD≧15mm |
| 材质Material:镀锡铜Tinned Copper | 7、耐压Dielectric Voltage：5kVac/5min. No Breakdown |
| 4、护套Sheath | 8、耐油Oil Resistance：Comply With QC/T 1037 |
| 材质Material: XLPE | 9、抗撕裂Anti-tear Performance ：>20N/mm |
| 颜色Color:橙色Orange | 10、环保要求Environmental Requirements ：Compliant with RoHS and REACH |
道路车辆用高压电缆（参考标准: QC/T 1037-2016）产品规格参数：
AC 600V/DC 900V(非屏蔽高压电缆)
|
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
|
QBJ-C QBJ-D
|
1.5mm2 |
1.60 |
12.7 |
18 |
2.30 |
|
2.5mm2 |
2.06 |
7.60 |
25 |
2.85 |
|
|
4mm2 |
2.70 |
4.71 |
35 |
3.55 |
|
|
6mm2 |
3.40 |
3.14 |
45 |
4.15 |
|
|
10mm2 |
4.50 |
1.82 |
70 |
5.60 |
|
|
16mm2 |
5.60 |
1.16 |
95 |
6.90 |
|
|
25mm2 |
7.20 |
0.743 |
130 |
8.40 |
|
|
35mm2 |
8.30 |
0.527 |
160 |
9.80 |
|
|
50mm2 |
10.1 |
0.368 |
210 |
11.90 |
|
|
70mm2 |
12.1 |
0.259 |
260 |
14.10 |
|
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
|||||
AC 600V/DC 900V(屏蔽高压电缆)
|
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
|
QBJP2-C QBJP2-D |
1.5mm2 |
1.60 |
12.7 |
18 |
4.00 |
|
2.5mm2 |
2.06 |
7.60 |
25 |
4.60 |
|
|
4mm2 |
2.70 |
4.71 |
35 |
5.40 |
|
|
6mm2 |
3.40 |
3.14 |
45 |
6.40 |
|
|
10mm2 |
4.50 |
1.82 |
70 |
8.20 |
|
|
16mm2 |
5.60 |
1.16 |
95 |
9.50 |
|
|
25mm2 |
7.20 |
0.743 |
130 |
11.50 |
|
|
35mm2 |
8.30 |
0.527 |
160 |
13.50 |
|
|
50mm2 |
10.1 |
0.368 |
210 |
15.50 |
|
|
70mm2 |
12.1 |
0.259 |
260 |
18.00 |
|
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
|||||
AC1000V/DC 1500V (非屏蔽高压电缆)
|
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
|
QZJ-C QZJ-D
|
10mm2 |
4.50 |
1.82 |
70 |
6.80 |
|
16mm2 |
5.60 |
1.16 |
95 |
8.00 |
|
|
25mm2 |
7.20 |
0.743 |
130 |
10.00 |
|
|
35mm2 |
8.30 |
0.527 |
160 |
11.00 |
|
|
50mm2 |
10.1 |
0.368 |
210 |
13.00 |
|
|
70mm2 |
12.1 |
0.259 |
260 |
15.00 |
|
|
95mm2 |
14.5 |
0.196 |
320 |
17.30 |
|
|
120mm2 |
15.9 |
0.153 |
370 |
19.00 |
|
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
|||||
AC 1000V/DC 1500V (屏蔽高压电缆)
|
产品系列 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
|
QZJP2-C QZJP2-D |
10mm2 |
4.50 |
1.82 |
70 |
9.50 |
|
16mm2 |
5.60 |
1.16 |
95 |
11.30 |
|
|
25mm2 |
7.20 |
0.743 |
130 |
13.50 |
|
|
35mm2 |
8.30 |
0.527 |
160 |
14.50 |
|
|
50mm2 |
10.1 |
0.368 |
210 |
17.00 |
|
|
70mm2 |
12.1 |
0.259 |
260 |
19.00 |
|
|
95mm2 |
14.5 |
0.196 |
320 |
21.60 |
|
|
120mm2 |
15.9 |
0.153 |
370 |
23.00 |
|
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
|||||
AC600V/DC 900V (多芯屏蔽高压电缆)
|
产品系列 |
芯数 |
规格 |
导体绞合外径 |
导体电阻 |
参考允载电流 |
完成外径 |
|
QBJP2-C QBJP2-D |
2 |
1.5mm2 |
1.60 |
12.70 |
13 |
7.60 |
|
3 |
11 |
8.00 |
||||
|
4 |
10 |
8.60 |
||||
|
5 |
9 |
9.20 |
||||
|
2 |
2.5 mm2 |
2.06 |
7.60 |
18 |
8.60 |
|
|
3 |
16 |
9.20 |
||||
|
4 |
14 |
9.90 |
||||
|
5 |
13 |
10.80 |
||||
|
2 |
4 mm2 |
2.70 |
4.71 |
26 |
10.10 |
|
|
3 |
22 |
10.60 |
||||
|
4 |
20 |
12.00 |
||||
|
5 |
18 |
13.20 |
||||
|
2 |
6 mm2 |
3.40 |
3.14 |
33 |
11.80 |
|
|
3 |
29 |
12.60 |
||||
|
4 |
26 |
13.60 |
||||
|
5 |
23 |
14.80 |
||||
|
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。 |
||||||
