非屏蔽电动汽车ev高压线

适用于连接充电口与电池、电池内部、电池与发动机及其他元器件，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压线有着非常高的性能要求。

产品详情

单层非屏蔽新能源汽车高压线（参考标准: QC/T 1037-2016）简介

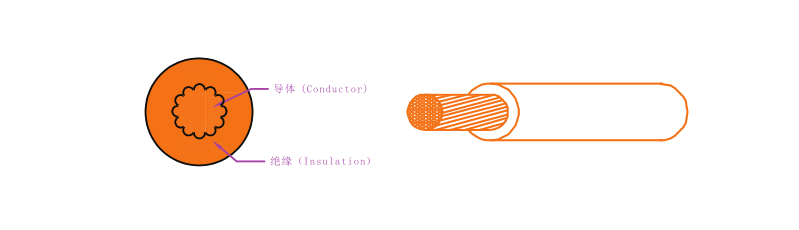

单层电动汽车高压线结构图

电动汽车高压线是用于连接充电口与电池、电池内部、电池与发动机及其他元器件，作为电力传输的载体。由于车内应用环境恶劣，电动汽车高压线有着非常高的性能要求。

奥美格制订了电动汽车高压线的企业标准，现在正在和中国质量认证中心、中国电线电缆质量监督检验中心等机构在着手制订电动汽车高压线的行业标准。

奥美格的产品有以下特点：产品柔软、弯曲半径达5D以下；耐高低温、耐油、耐酸碱、耐水、耐磨、抗开裂、抗UV；阻燃性能好；导电性能好，导体温升小；所有材料符合RoHS&REACH环保标准。

产品描述

结构Construction	电缆特性 Features
1、导体Conductor1	1、额定温度Rated temperature ：-40℃～+(125℃, 150℃)
材质Material: 裸铜Bare Copper	2、额定电压Rated Voltage：AC 600V/DC 900V;AC 1000V/DC 1500V
2、绝缘Insulation	3、短期老化Short-term Aging：240h,Comply with QC/T 1037
材质Material: XLPE	4、长期老化Long-term Aging： 3000h,Comply with QC/T 1037
颜色Color：橙色Orange	5、燃烧测试Flame Test： Comply With QC/T 1037
3、屏蔽Shielded	6、最小弯曲半径Min ： Bending Radius: 4OD@OD﹤15mm ; 6OD@OD≧15mm
材质Material:镀锡铜Tinned Copper	7、耐压Dielectric Voltage：5kVac/5min. No Breakdown
4、护套Sheath	8、耐油Oil Resistance：Comply With QC/T 1037
材质Material: XLPE	9、抗撕裂Anti-tear Performance ：>20N/mm
颜色Color:橙色Orange	10、环保要求Environmental Requirements ：Compliant with RoHS and REACH

AC 600V/DC 900V(非屏蔽高压电缆)

产品系列	规格	导体绞合外径	导体电阻	参考允载电流	完成外径
QBJ-C QBJ-D	1.5mm2	1.60	12.7	18	2.30
	2.5mm2	2.06	7.60	25	2.85
	4mm2	2.70	4.71	35	3.55
	6mm2	3.40	3.14	45	4.15
	10mm2	4.50	1.82	70	5.60
	16mm2	5.60	1.16	95	6.90
	25mm2	7.20	0.743	130	8.40
	35mm2	8.30	0.527	160	9.80
	50mm2	10.1	0.368	210	11.90
	70mm2	12.1	0.259	260	14.10
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。

AC1000V/DC 1500V (非屏蔽高压电缆)

产品系列	规格	导体绞合外径	导体电阻	参考允载电流	完成外径
QZJ-C QZJ-D	10mm2	4.50	1.82	70	6.80
	16mm2	5.60	1.16	95	8.00
	25mm2	7.20	0.743	130	10.00
	35mm2	8.30	0.527	160	11.00
	50mm2	10.1	0.368	210	13.00
	70mm2	12.1	0.259	260	15.00
	95mm2	14.5	0.196	320	17.30
	120mm2	15.9	0.153	370	19.00
以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。
