AC交流电动汽车充电电缆 - 奥美格企业标准

电动汽车充电电缆用于连接电动汽车充电装置与充电基础设施，从而对电动汽车进行电力传输，并配备一定数量的信号线、控制线、电源辅助线等来确保整个充电过程控制准确、操作安全无误。充电电缆一般使用于充电站、停车场、酒店、小区、车库等区域，便携式充电电缆可放置在车内。

产品详情

奥美格企业标准充电电缆OMG Charging Cable

参考标准Reference Standard:

Q/OMG6.2-2015(AC charging cable)

Q/OMG6.3-2015(DC charging cable)

交流充电电缆直流充电电缆

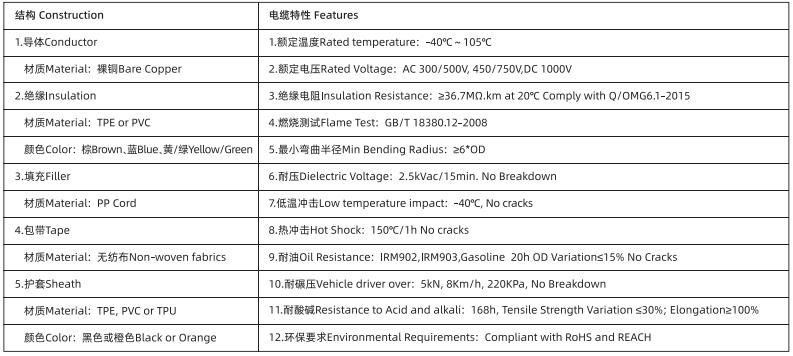

奥美格企业标准直流充电电缆结构、电缆特性表

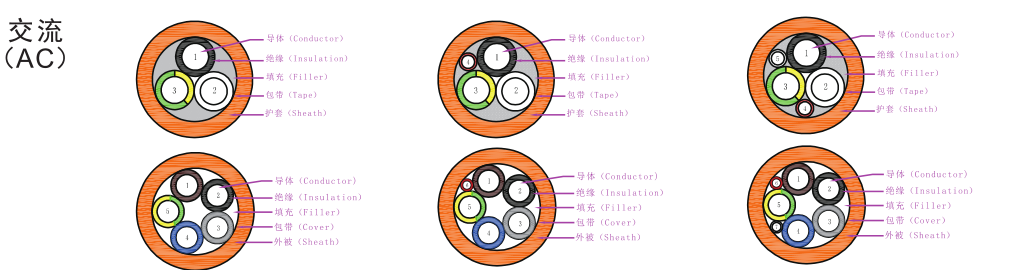

奥美格企业标准交流充电电缆产品结构图

型号	规格	导体绞合外径	导体电阻	参考允载电流	无屏蔽完成外径	包装
EV07-EE/EEPE EV07-YEYE/ YEYEPYE EV07-VV/ VVPV EV07-EU/ EEPU	3×2.5mm²+(0～2)×(0.5～0.75)mm²	2.1	7.98	16A	11.1-12.7	800m/700#
	3×4.0mm²+(0～2)×(0.5～0.75)mm²	2.8	4.95	20A	13-13.5	500m/700#
	3×6.0mm²+(1～6)×(0.5～0.75)mm²	3.5	3.30	32A	14.5	400m/800#
	3×10.0mm²+(1～2)×(0.5～0.75)mm²	4.5	1.91	40A	18.5	500m/950#
	3×16mm²+(1～6)×(0.5～0.75)mm²	5.7	1.21	63A	21.8	500m/950#
	5×2.5mm²+(0～2)×(0.5～0.75)mm²	2.1	7.98	16A	13.5-15.0	500m/700#
	5×4.0mm²+(0～2)×(0.5～0.75)mm²	2.8	4.95	20A	15.5-17.0	400m/800#
	5×6.0mm²+(0～2)×(0.5～0.75)mm²	3.5	3.30	32A	17.5-18.5	500m/950#
	5×10.0mm²+(0～2)×(0.5～0.75)mm²	4.5	1.91	40A	22.5	400m/950#
	5×16mm²+(0～2)×(0.5～0.75)mm²	5.7	1.21	63A	26.5	300m/950#
	5×25mm²+(0～2)×(0.5～0.75)mm²	7.2	0.78	80A	32	400m/1200#
	5×35mm²+(0～2)×(0.5～0.75)mm²	8.4	0.554	125A	36.5	300m/1200#

以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。

奥美格企业标准直流充电电缆结构图

以上产品规格、尺寸、结构可能因为技术进步而有所改变，同类规格可根据客户使用需求进行设计制造。
